应急柴油发电机在机房内的布置形式

    柴油发电机机房的布置形式应根据其性质、数量、功率和自身的需要，选择合适的布置方式，应急机组一般只设一台柴油发电机，可以把设备与发电机控制屏设置在同一间机房内。

    应急柴油发电机布置形式

    应急机组和某些备用机组的连续运行时间较短，一般只要求几个小时，所以辅助系统可以简化，机组设备设在同一间机房内。

图1

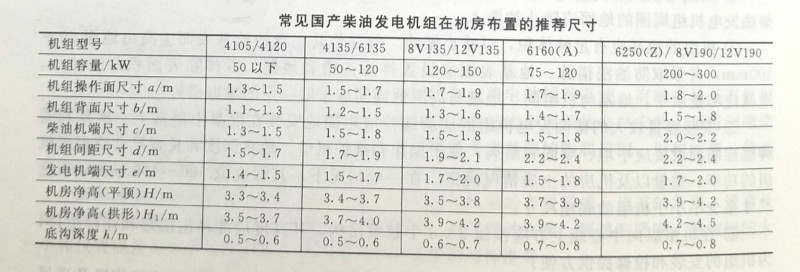

    图1所示是单台柴油发电机应急电站设计示意图。发电机的控制箱独立设置在机组的操作侧，冷却系统采用闭式循环，机头冷却水箱和排风扇经排风罩与室外相通，直接将风冷后的热空气排至室外，通过机房开启的门窗进风，柴油发电机布置形式的常见尺寸见图2。

图2
